Ceny povlaků stopkových nástrojů

Vybrali jsme pro Vás čtyři nejběžnější typy povlaků, barevné označení odpovídá barevnému odstínu na nástroji

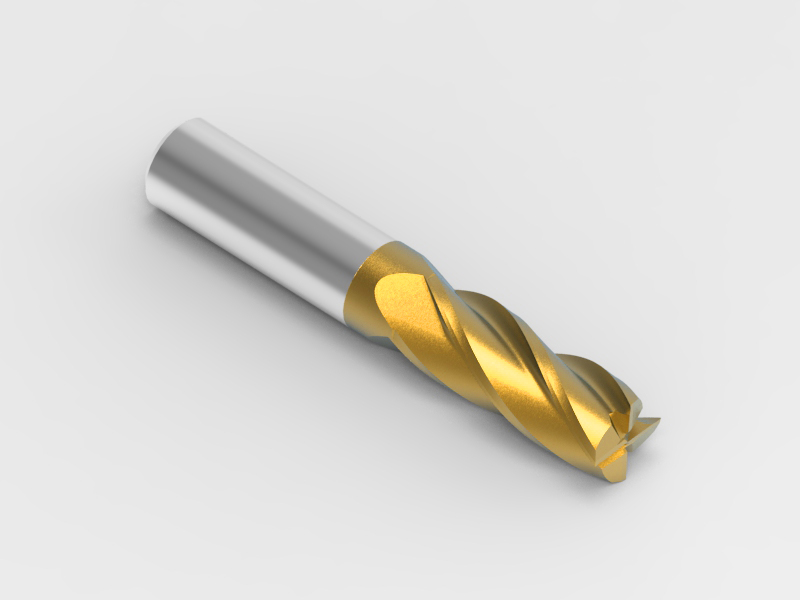

TiN

Základní univerzální typ povlaku, snižuje koeficient tření, vhodný zejména pro tváření, využití závitníky, velmi často se používá vzhledem k ceně k povlakování HSS vrtáků, max teplota použití: 600 °C.

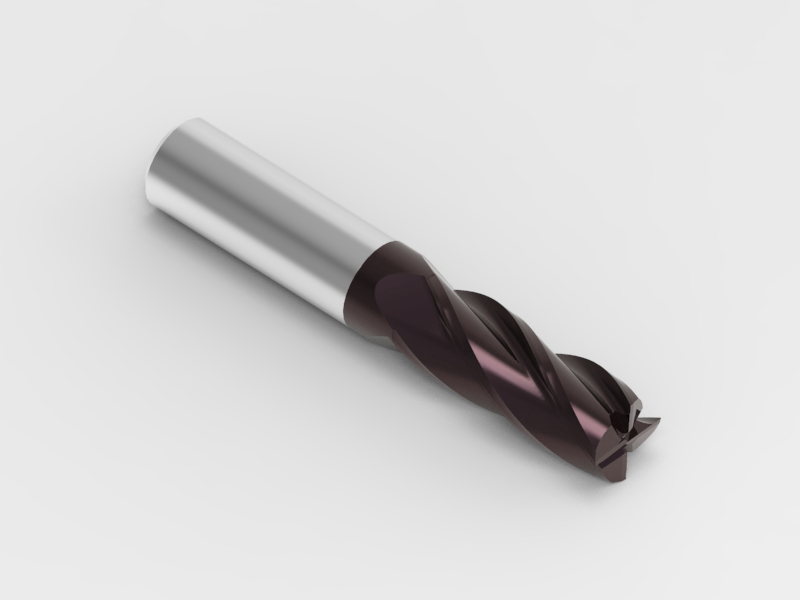

TiAlN

Univerzální vysoce výkonná vrstva – nejrozšířenější typ povlaků, vhodná pro vrtání, frézování, vystružování, vhodná pro obrábění při nedostatečném chlazení, max teplota použití: 800 °C.

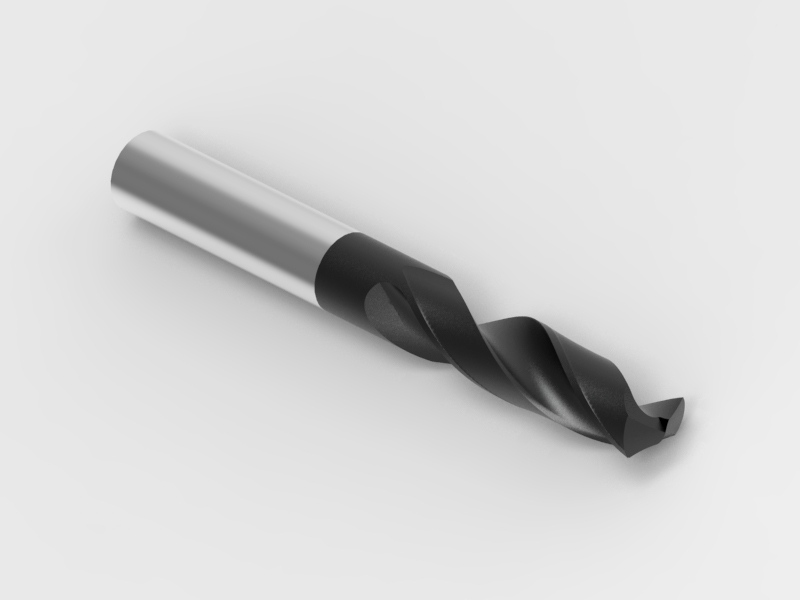

AlTiN

Vysoce výkonná vrstva s vysokou teplotní odolností, vhodná pro obrábění tvrdých materiálů a pro
obrábění za sucha, max teplota použití: 900 °C.

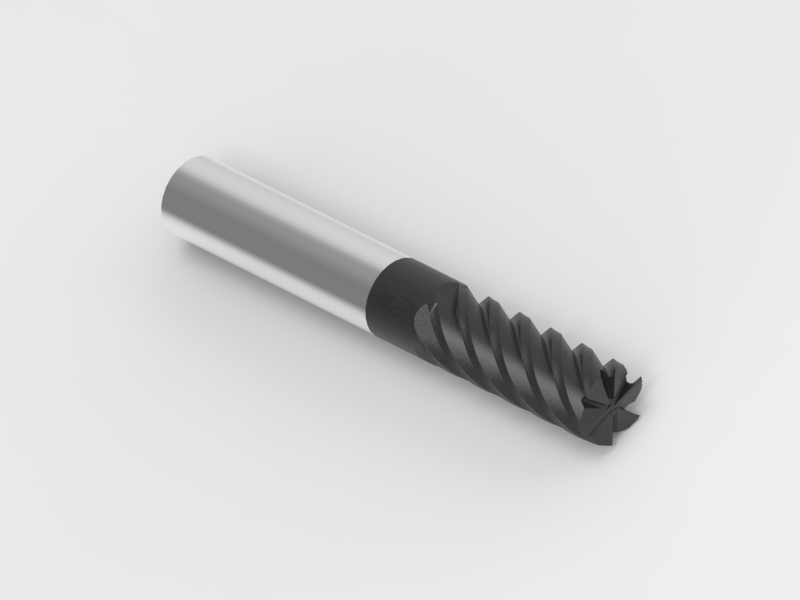

nACo

Nanokompozitní vysoce odolná vrstva na bázi ALTiN/Si3N4, velmi vysoká tvrdost a teplotní odolnost až 1200 °C, vhodná pro obrábění s vysokými řeznými rychlostmi pro obrábění tvrdých a kalených materiálů.

		TiN	TiAIN	AITiN	nACo	Tin	TiAIN
D (mm) max.	L (mm) max.	VHM nástroje				HSS nástroje
≤ 2	≤ 65	24	33	36	38	20	28
≤ 2	≤ 90	28	39	42	45	23	33
≤ 4	≤ 65	28	39	42	45	23	33
	≤ 90	34	47	51	54	28	39
	≤ 120	41	57	61	65	34	48
	≤ 180	49	69	74	79	41	57
≤ 6	≤ 65	37	51	55	58	30	43
	≤ 90	45	63	67	72	37	52
	≤ 120	55	77	82	88	46	64
	≤ 180	66	92	99	106	55	77
	> 180	83	116	124	133	69	97
≤ 8	≤ 65	46	65	69	74	39	54
	≤ 90	55	77	82	88	46	64
	≤ 120	69	96	103	110	57	80
	≤ 180	83	116	124	133	69	97
	> 180	98	138	147	157	82	115
≤ 10	≤ 65	53	75	80	85	44	62
	≤ 90	65	90	97	103	54	75
	≤ 120	80	112	120	128	67	93
	≤ 180	97	136	145	155	81	113
	> 180	117	163	175	186	97	136
≤ 12	≤ 65	60	85	91	97	50	70
	≤ 90	73	102	110	117	61	85
	≤ 120	91	128	137	146	76	106
	≤ 180	110	153	164	175	91	128
	> 180	131	183	196	209	109	152
≤ 14	≤ 65	67	94	101	108	56	79
	≤ 90	83	116	124	133	69	97
	≤ 120	102	143	154	164	85	120
	≤ 180	124	173	185	198	103	144
	> 180	147	206	221	236	123	172

		TiN	TiAIN	AITiN	nACo	Tin	TiAIN
D (mm) max.	L (mm) max.	VHM nástroje				HSS nástroje
≤ 16	≤ 65	76	106	114	121	63	88
	≤ 90	91	128	137	146	76	106
	≤ 120	118	165	177	189	98	138
	≤ 180	142	199	213	227	118	165
	> 180	171	140	257	274	143	200
≤ 18	≤ 65	83	116	124	133	69	78
	≤ 90	98	138	147	157	82	115
	≤ 120	124	173	185	198	103	144
	≤ 180	149	208	223	238	124	174
	> 180	180	252	270	288	150	210
≤ 20	≤ 65	91	128	137	146	76	106
	≤ 90	108	151	162	173	90	126
	≤ 120	136	191	204	218	113	159
	≤ 180	163	228	244	261	136	190
	> 180	197	275	295	314	164	229
≤ 22	≤ 65	102	143	154	164	85	120
	≤ 90	122	171	183	195	102	143
	≤ 120	153	214	230	245	128	179
	≤ 180	184	257	276	294	153	215
	> 180	220	309	331	353	184	257
≤ 25	≤ 65	115	161	173	184	96	134
	≤ 90	136	191	204	218	113	159
	≤ 120	171	240	257	274	143	200
	≤ 180	205	287	307	328	171	239
	> 180	247	346	371	395	206	288
≤ 28	≤ 65	129	181	194	207	108	151
	≤ 90	154	216	232	247	129	180
	≤ 120	192	269	289	308	160	224
	≤ 180	230	322	345	368	192	269
	> 180	275	385	412	440	229	321
≤ 30	≤ 65	142	199	213	227	118	165
	≤ 90	168	236	253	270	140	197
	≤ 120	212	297	318	339	177	247
	≤ 180	254	356	381	407	212	296
	> 180	305	427	457	487	254	355
≤ 35	≤ 65	154	216	232	247	129	180
	≤ 90	185	259	278	297	154	216
	≤ 120	232	324	347	371	193	270
	≤ 180	278	389	417	445	232	324
	> 180	333	466	499	532	277	388
možnost dalších speciálních povlaků
